XARION: laser-akustisches Prüfverfahren in die Produktionslinie
Das optische Mikrofon der Firma XARION Laser Acoustics kann Ultraschall in Luft detektieren. Es wurde nun mit einem ultraschall-erzeugenden Laser kombiniert und ermöglicht damit, Fehler in Bauteilen zu entdecken, die von außen nicht zu erkennen sind, wie zum Beispiel Risse, Löcher oder mangelhafte Verbindungen. Die Prüftechnik von XARION wird daher als vielseitiges Werkzeug in der Automobil-, Flugzeug- und Halbleiterindustrie eingesetzt, um höchste Qualitätsansprüche in der automatisierten Produktionslinie zu erfüllen.
Herkömmliche Ultraschallverfahren: Bewährt, aber umständlich
Die Grundlagen für die Ultraschallprüfung wurden bereits in den 1940er-Jahren gelegt, insbesondere durch deutsch-französische Kooperationen der Stahlindustrie im Saarland. Seitdem hat sich diese zu einem variantenreichen Standardverfahren der zerstörungsfreien Prüfung von Bauteilen entwickelt. Alle Ultraschall-Prüfverfahren folgen dabei dem gleichen Prinzip: Ein Ultraschallsignal wird in das Bauteil eingekoppelt, durchläuft dann das Material, und wird schließlich detektiert. Defekte oder Unregelmäßigkeiten im Material verändern dabei das Ultraschallsignal und können so erkannt werden. Die gängigste Methode zur Ultraschallprüfung basiert auf dem piezoelektrischen Effekt. Hierbei wird eine elektrische Wechselspannung an ein piezoelektrisches Material angelegt, das dadurch in Schwingung versetzt wird und Ultraschall aussendet. Umgekehrt wird zur Detektion des Prüfsignals das piezoelektrische Material durch auftreffenden Ultraschall in Schwingung versetzt, was zu einer messbaren elektrischen Spannung führt. Daraus ergibt sich jedoch ein fundamentales Problem: Jeder Schwinger hat eine bevorzugte Eigenfrequenz. Will man eine möglichst hohe Empfindlichkeit des Prüfsystems erzielen, muss der Wandler genau auf seiner Eigenfrequenz betrieben werden, jegliche andere Frequenzinformation geht verloren. Zudem muss für eine gute Signalübertragung der akustische Widerstand zwischen dem Piezo-Schwinger und dem Material angeglichen werden, was durch ein flüssiges Koppelmittel gelingt. Damit erhält man ein schmalbandiges Prüfsystem, das obendrein direkten Kontakt oder zumindest Kontaktmittel (Wasser, Gel) benötigt. Das optische Mikrofon des Unternehmens umgeht beide Probleme: Es besitzt keinen Schwinger. In seinem rein optischen Verfahren verändert der Schall die Wellenlänge eines Laserstrahls, der zwischen zwei kleinen Spiegeln hin und her reflektiert wird. Damit ändert sich auch die Helligkeit des ausgekoppelten Lichtes, was ohne den Umweg über eine mechanische Schwingung gemessen wird. So erreicht das Optische Mikrofon ein detektierbares Frequenzintervall, das mindestens zwanzig Mal größer ist als das jedes anderen konventionellen Ultraschallsensors. Außerdem kann auf Kontakt zum Prüfling verzichtet werden, was gewaltige Vorteile in der Automatisierbarkeit mit sich bringt. Mit anderen Worten: Es braucht kein Gel oder Wasser auf die Oberfläche aufgetragen werden, was natürlich ein enormer Vorteil ist, wenn die Prüfung rasch von Statten gehen muss oder zum Beispiel auf einem Förderband das Produktionsgut schnell vorbeifährt, aber trotzdem auf innere Qualität untersucht werden muss. Mit diesem neuen Sensor kann in Anwendungsbereiche vorgedrungen werden, die bisher messtechnisch nicht umsetzbar waren. Die berührungslose Prüfmethode kann auch auf einen Roboter montiert werden. Der glasfasergekoppelte Sensorkopf des Mikrofons ist dabei sehr kompakt und erreicht so auch schwer zugängliche Stellen.
XARION Prüftechnik – “made for automation”
Fehler unterhalb der Oberfläche sind für das Auge unsichtbar, können jedoch verheerende Folgen haben. Mikrorisse, Lufteinschlüsse oder fehlerhafte Verbindungen können im schlimmsten Fall zum vollständigen Versagen eines Bauteils führen. Besonders kritisch sind hier Komponenten für die Flug- oder Raumfahrtindustrie, aber auch im Automobilsektor steigen die Anforderungen an die Sicherheit kontinuierlich. Konventionelle Ultraschall-Prüfgeräte müssen von Hand bedient werden und können daher nicht mit der zunehmenden Automatisierung Schritt halten.
„Dass die Prüftechnik von XARION vollkommen berührungsfrei arbeitet, ist ein großer Vorteil in der Automatisierung“, erklärt Dr. Balthasar Fischer, Gründer von XARION, stolz. „Sowohl der Anregungslaser als auch das Optische Mikrofon sind fasergekoppelt, wodurch der Großteil der eigentlichen Technik separat vom Prüfkopf gehalten werden kann. Der Prüfkopf hat dadurch nur noch die Größe einer Streichholzschachtel. Da unsere Messtechnologie außerdem vollkommen kontaktfrei funktioniert, ist es somit perfekt für die Anwendung am Industrieroboter geeignet.“
Solche Prüfköpfe stehen sowohl für die einseitige Messung als auch für Transmissionsmessungen zur Verfügung und lassen sich in eine Vielzahl von automatisierten Prüfsystemen integrieren. In der Raum- und Luftfahrtindustrie konnte sich XARION einen Namen mit der Prüfung von Verbundwerkstoff-Strukturen machen. In der Automobilindustrie wird die Technik zur automatisierten Prüfung von Schweißpunkten verwendet.
Erfolgreich demonstrierte Anwendungen in der Batteriefertigung
Der Wandel in der Stromerzeugung, weg von fossiler Energie hin zu erneuerbaren Energien wie Wind- und Solarkraft, sorgt für erhöhten Bedarf an Energiespeichersystemen. In Europa, den USA und Asien werden daher zahlreiche neue Produktionsstätten für Batteriezellen und -module errichtet um mit der großen Nachfrage Schritt zu halten. Dies erfordert auch die Implementierung neuer Verfahren entlang der gesamten Kette des Produktionsprozesses, von der Elektrodenfertigung über die Zellfertigung bis zur Verpackung mehrerer Zellen in die fertigen Batteriemodule.
„Wir beobachten ein sehr großes Interesse an unserer Prüftechnologie im Batteriesektor, da in diesem rasant wachsenden und vielfältigen Markt ständig neue technische Herausforderungen auftauchen“, weiß Martin Wallner, Chief Operations Officer bei XARION, zu berichten. „Kunden treten zum Beispiel mit der Aufgabe an uns heran, die gleichmäßige Verteilung des Elektrolyten innerhalb einer prismatischen Batteriezelle zu messen, oder die Qualität von Laser-geschweißten Nähten am Rand der fertigen Batteriemodule zu prüfen. Für unsere Ingenieure sind das dann spannende neue Aufgaben, für den Kunden ein Entwicklungsvorsprung gegenüber der Konkurrenz.“

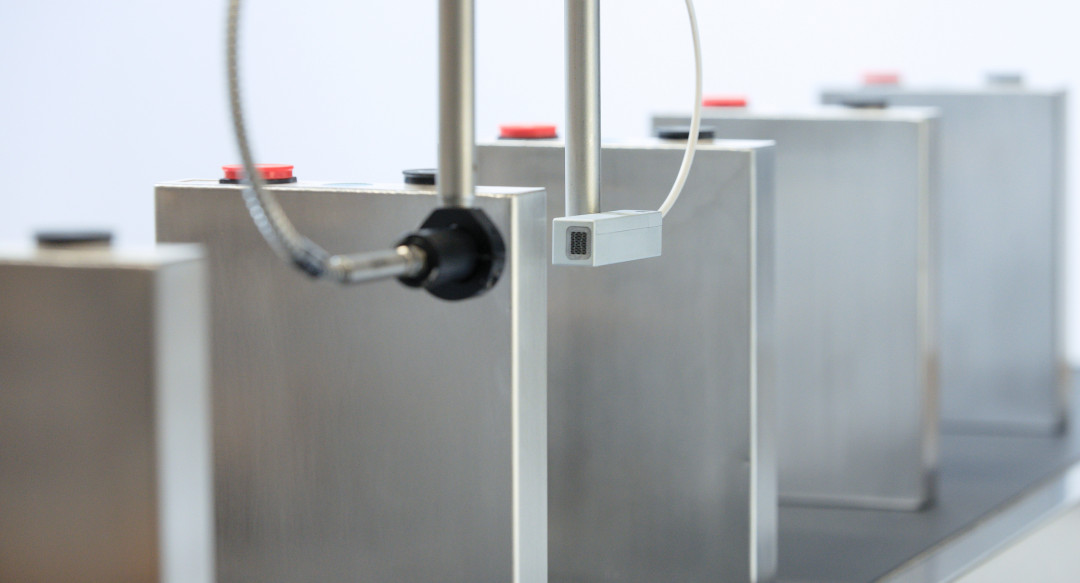

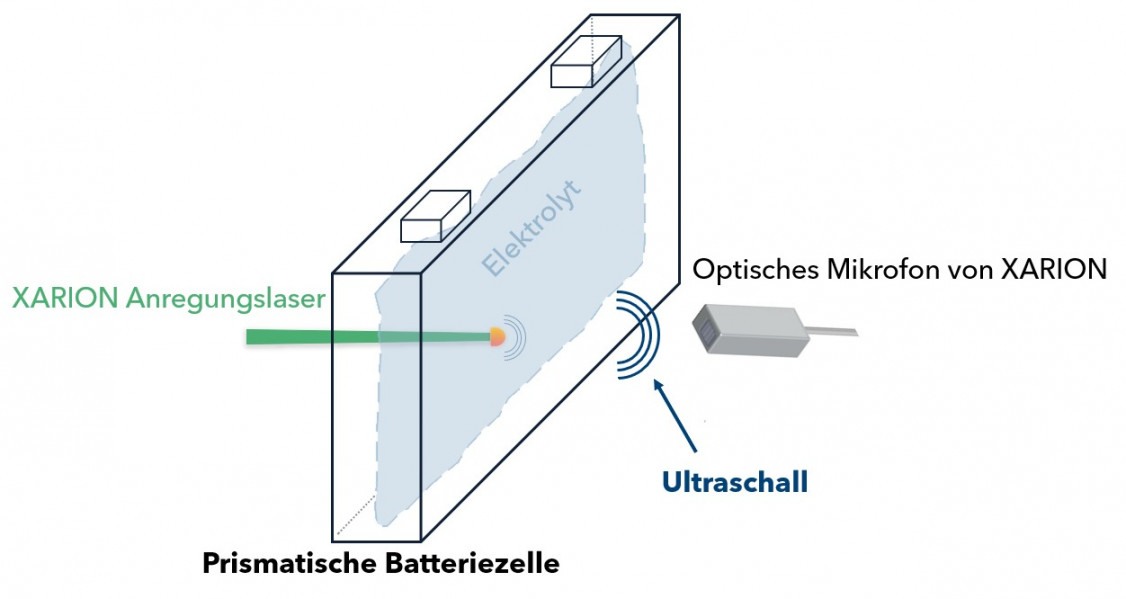

Ein kürzlich realisiertes Prüfsystem erlaubt die automatisierte, kontaktfreie Messung der Elektrolytverteilung in einer neu produzierten Batteriezelle. Das ist wichtig, da die Qualität und die Lebensdauer der fertigen Batterie entscheidend von der gleichmäßigen Benetzung der Elektroden und Separatoren mit Elektrolytflüssigkeit abhängig sind. XARION arbeitet hierfür mit einem Laserstrahl, der eine Ultraschallwelle im Prüfling erzeugt, während das Optische Mikrofon auf der gegenüberliegenden Seite der Batterie detektiert, wie gut der Schall von der Batterie geleitet wird. Trockene Bereiche der Batteriezelle reflektieren den Schall, während mit Elektrolytflüssigkeit benetzte Bereiche den Schall leiten.
„Wir können hier vor allem auch die deutlich höhere Auflösung und Messgeschwindigkeit unserer Technologie, verglichen mit konventionellen Luftkopplern, ausspielen“, sagt Wallner.
Das Überwachen des Trocknungsgrades von beschichteten Elektroden, das Verschweißen von geschichteten Elektroden miteinander, die Prüfung von Laser-Schweißnähten zwischen Zellen oder Modulen sowie der Kontakt von Wärmeleitpasten mit Gehäusen und Modulen gelingt ebenfalls mit Hilfe von XARIONs Prüftechnologie.
Vielseitiges Labor-Prüfgerät für Vorentwicklung und Forschung
Die Ultraschall-Prüftechnik von XARION ist nicht nur im Batteriesektor relevant, sondern auch zur zerstörungsfreien Prüfung von Kohlefaserverbundstoffen, Halbleiterelementen, und Schweißverbindungen. Dabei lassen sich Fehler entdecken, die von außen nicht erkannt werden können, wie Delaminationen, Löcher oder Risse. Neben kundenspezifischen Sonderanlagen steht dafür auch eine Palette an standardisierten Labor-Prüfanlagen zur Verfügung, welche rasch und unkompliziert in Forschungsabteilungen oder Prüflaboren eingesetzt werden können. Hier setzt das Unternehmen auf ein modulares System von durch den Kunden wählbaren Positioniersystemen, kombiniert mit den XARION Anregungslasern, dem optischen Mikrofon und Prüfköpfen, welche für Transmissions- oder einseitige Messungen optimiert sind.
„Wir haben die Erfahrung gemacht, dass Kunden die Möglichkeit sehr schätzen, unsere Technologie zuerst selbst auf Herz und Nieren zu prüfen, bevor sie sich für eine Anlage in der Linie entscheiden“, berichtet Dr. Josef Pörnbacher, Leiter der Applikationsentwicklung. „Vor allem große Industriekunden, die nicht von heute auf morgen ihre gesamte Produktionslinie umstellen können, schaffen gerne zuerst eine Laboranlage an.“
Laserfertigungsprozesse überwachen: Breitbandig und Berührungsfrei
Ultraschall kann neben der zerstörungsfreien Materialprüfung auch zur Echtzeit-Überwachung von Industrieprozessen eingesetzt werden.
„Jeder, der schon mal in einer Produktionshalle war, weiß wie laut es dort sein kann. Weniger bekannt ist, dass der Schall, der durch die Fertigungsprozesse erzeugt wird, wertvolle Informationen darüber liefern kann, ob z.B. die gewünschte Festigkeit einer Ultraschallschweißverbindung erreicht wurde oder ein Laser-Strukturierprozess abläuft, wie er soll“, erklärt Ryan Sommerhuber, Spezialist für die Prozessüberwachung bei XARION Laser Acoustics GmbH.
Um aus der komplexen Geräuschkulisse genau die Informationen zu filtern, die wichtig sind, ist die hohe Frequenzbandbreite des Optischen Mikrofons entscheidend:
„Der typische Maschinenlärm beschränkt sich in der Regel auf den hörbaren und niederen Ultraschall-Frequenzbereich“, führt Herr Sommerhuber aus. „Prozessgeräusche hingegen erzeugen akustische Signale im deutlich höherfrequenten Bereich mehrerer hundert Kilohertz. Das Optische Mikrofon kann einen Frequenzbereich von wenigen Hertz bis zu zwei Megahertz gleichzeitig erfassen, und durch geschickte Datenverarbeitung Prozesssignale isoliert überwachen. Während zum Beispiel ein Frequenzbereich Informationen zum Schweiß-Keyhole-Zustand liefert, dient ein anderer zur Detektion von Kaltrissen, welche durch Kombination mehrerer Sensoren sogar lokalisiert werden können.“ Die Prozessgeräusche unterschiedlicher Maschinen überlagern sich dabei gegenseitig nicht: „Die für uns relevanten Prozesssignale mit Frequenzen mehrerer hundert Kilohertz werden innerhalb einiger zehn Zentimeter von der Luft so stark gedämpft, dass unsere Prozessüberwachung gegenüber weiter entfernten Störquellen robust ist“, so Sommerhuber.
Das Optische Mikrofon: Völlig neue Möglichkeiten für industrielle Anwender
Breitbandig, berührungsfrei, kompakt: Die Kombination dieser Eigenschaften macht das Optische Mikrofon weltweit einzigartig in der Ultraschall-Messtechnik. In der zerstörungsfreien Prüfung von Kohlefaser-Verbundwerkstoffen, wie sie in der Luftfahrt eingesetzt werden, überzeugt das Optische Mikrofon bereits seit mehreren Jahren. Die automatisierte Prüfung von Schweißpunkten mittels XARION-Technologie wird von namhaften Automobilherstellern genutzt. In der Prozessüberwachung wiederum bietet die breitbandige Messung von Luftultraschall neue Einblicke in die Prozessqualität von innovativen Fertigungstechniken wie dem Laserschweißen oder Ultraschallschweißen. Hersteller von Batterien sowie Zulieferer stehen vor vielfältigen neuen Herausforderungen. Die Technologie von XARION bietet hier einzigartige neue Lösungsansätze, wobei die Experten von XARION Laser Acoustics bereits auf Erfahrungen aus anderen Industriezweigen zurückgreifen können.
(Quelle: Pressemeldung XARION)
