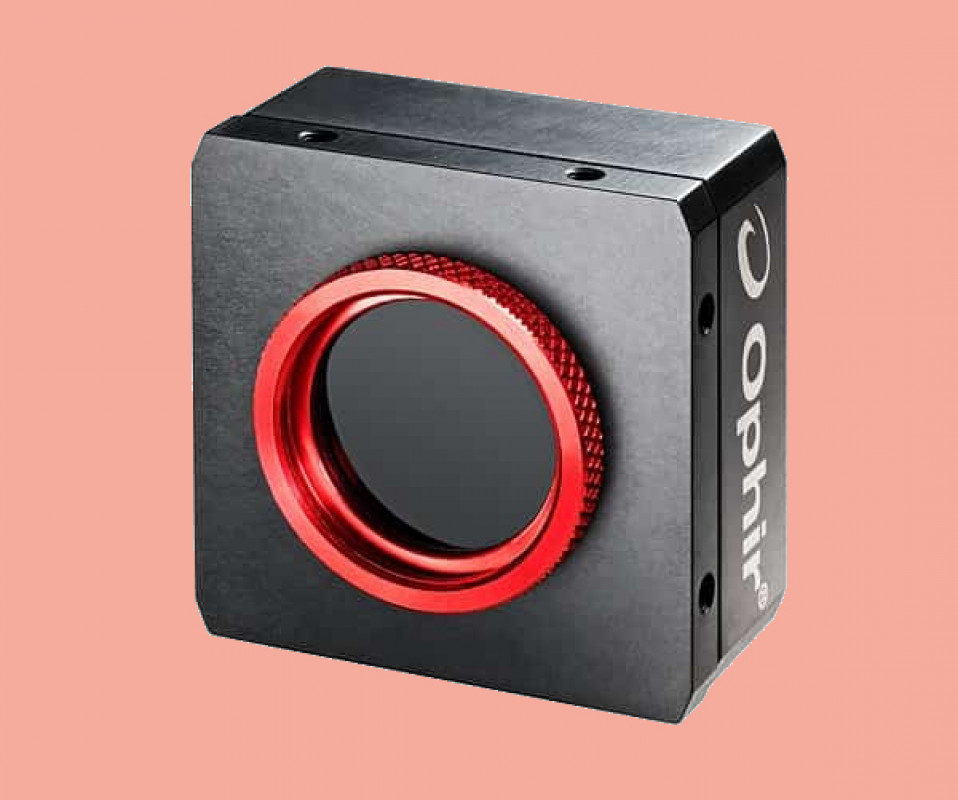

Lasermessgerät Ophir SP932U - © MKS Instruments
18.03.2022

Kamerabasiertes Messgerät ermittelt Strahlprofil von Lasern

Kamerabasiertes Messgerät ermittelt Strahlprofil von Lasern

MKS Instruments stellt mit dem Ophir SP932U ein neues Strahlprofilmessgerät mit hoher Auflösung und USB 3.0 Schnittstelle vor. Das kompakte, kamerabasierte Messgerät ermittelt das Strahlprofil von Lasern in den Wellenlängenbereichen UV, VIS, NIR und ND:YAG mit höchster Genauigkeit. Es bietet einen weiten dynamischen Bereich, eine hohe Empfindlichkeit, Linearität und eine hohe Auflösung.

Das Lasermessgerät wird zusammen mit der BeamGage-Software von Ophir ausgeliefert. Speziell für die Anwendung mit dem neuen Strahlprofilmessgerät enthält die Software ab sofort einen optimierten Korrekturalgorithmus, der Überstrahl-Effekte bei NIR- und Nd:YAG-Wellenlängen deutlich reduziert. Damit eignet sich das Strahlprofilmessgerät ideal zur Messung von Lasern im NIR-Wellenlängenbereich von 1000-1100nm, wie sie etwa in der Materialbearbeitung sowie in medizinischen oder kosmetischen Behandlungen genutzt werden. Das SP932U-Profilmessgerät bietet eine Auflösung von 2048 x 1536 Pixel, einen Pixelabstand von 3,45 µm und eine Wiederholrate bei voller Auflösung von 24Hz. Das kompakte quadratische Design des Strahlprofilmessgeräts erhöht die Flexibilität beim Aufbau.

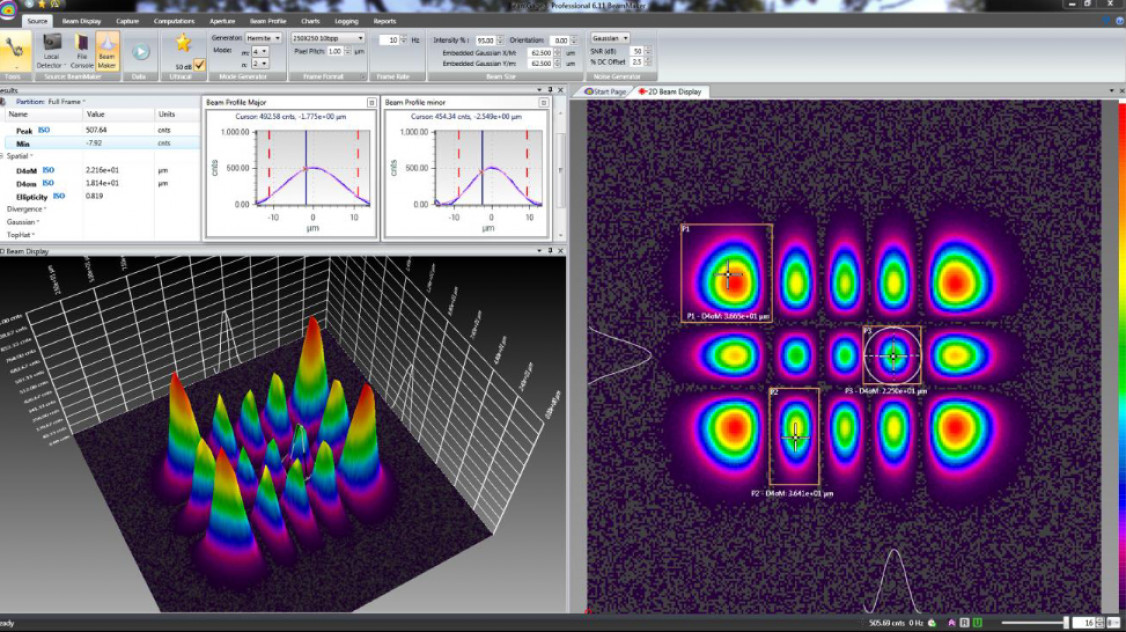

BeamGage Professional Software - © MKS Instruments
BeamGage Professtional Software © MKS Instruments

„CMOS Sensoren sind 30% schneller als CCD-Kameras und verursachen keinen sogenannten Smearing-Effekt, also das Auftreten weißer Streifen in digitalen Aufnahmen“, erklärt Reuven Silverman, General Manager Ophir Photonics. „Die Herausforderung bei CMOS-Kamerasensoren ist allerdings, dass es zu einem Überstrahlen kommen kann. Da dies die Genauigkeit der Messung insbesondere bei 1000-1100nm reduzieren würde, haben wir einen Korrekturalgorithmus entwickelt, der dies verhindert.“

Er fügt hinzu: „In vielen Anwendungen sind exakte Messungen unerlässlich. Beispielsweise gilt es, beim Laserschweißen mit einer Wellenlänge von 1064 nm die vorgegebene Leistungsdichte einzuhalten. Um diese zu berechnen, wird zunächst die Fokusgröße gemessen. Die Messung mit dem neuen Ophir SP932U Strahlprofilmessgerät liefert präzise Ergebnisse, so dass die Vorgaben und damit die Qualitätsanforderungen zuverlässig erfüllt werden.“

Das SP932U Strahlprofilmessgerät wird von der BeamGage Standard sowie der BeamGage Professional Software von Ophir unterstützt. BeamGage basiert auf dem patentierten UltraCal Algorithmus. Er ermöglichte es, den ISO11146-3 Standard für die Genauigkeit von Strahlprofilmessungen umzusetzen. Die Software beinhaltet alle Berechnungen, um präzise ISO-konforme Messwerte zu liefern; darunter Leistung, Strahldurchmesser und -form, Divergenz, Strahlprofil und erwartete Leistungsverteilung. Zudem bietet die Software eine fortschrittliche Bildverarbeitung und liefert NIST-rückführbare Leistungsmessungen, Trenddiagramme, Datenlogging, Produktionstests OK/NOK sowie mehrsprachige Unterstützung in Englisch, Japanisch und Chinesisch. BeamGage Professional ermöglicht darüber hinaus die getrennte Analyse mehrerer Laserstrahlen, eine .NET Schnittstelle zur Fernüberwachung, sobald die Strahlanalyse in eine automatisierte Anwendung integriert wird, und die gemeinsame Nutzung der Kamera.

(Quelle: Presseinformation von MKS Instruments)
