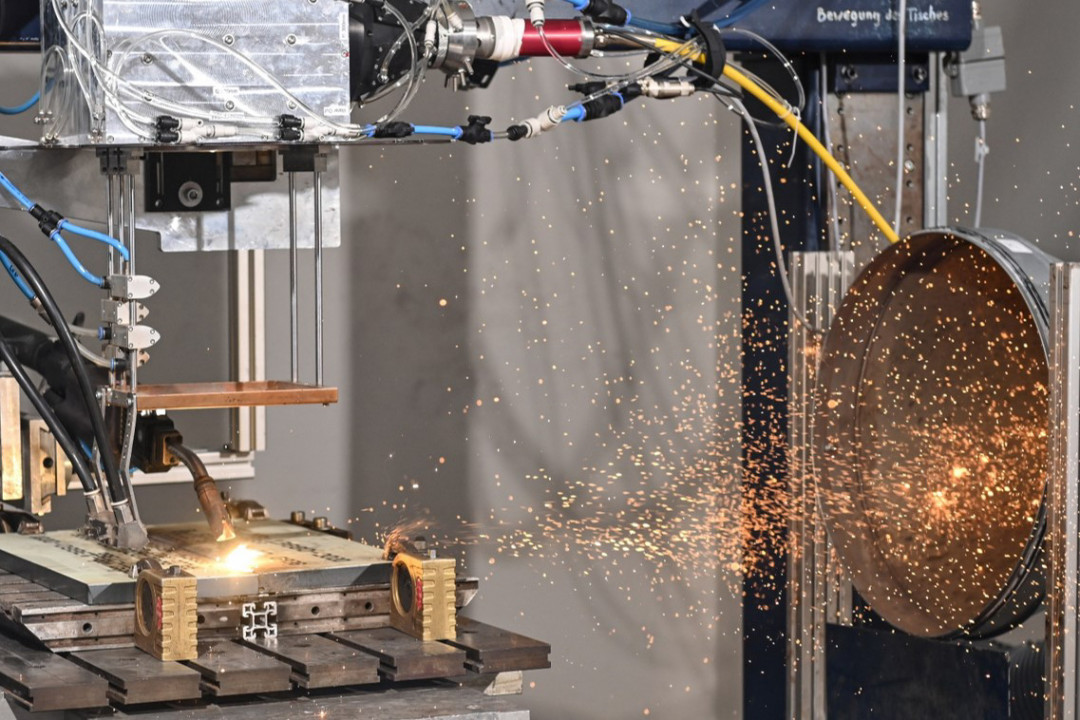

Mit Laserstrahlschweißprozessen lassen sich auch große Stahlblechdicken bis 30 Millimeter fügen. - © LZH
12.08.2024

Multi-Laserstrahlschweißprozess für die maritime Fertigung

Digital und effizient: LZH entwickelt Multi-Laserstrahlschweißprozess für maritime Fertigung

Das LZH forscht daran, Schweißen von dicken Blechen in der Schiffsfertigung prozesssicher zu machen. Dazu entwickeln die Wissenschaftler einen Multi-Laserstrahlschweißprozess mit angepasster Strahlformung und eine „Digital Twin"-basierte, integrierte Qualitätssicherung.

Das Schweißen im Dickblechbereich ist aufgrund der hohen Einschweißtiefen herausfordernd. Forscher des LZH wollen mit einem neuartigen Multi-Laserstrahlschweißprozess mit integrierter Qualitätssicherung das Schweißen von dickwandigen Bauteilen im Bereich 15 mm bis 30 mm erleichtern.

Digitaler Zwilling verbessert Prozessüberwachung

Mithilfe einer integrierten Qualitätssicherung wollen die Wissenschaftler:innen eine gleichbleibende, defektfreie und hohe Schweißnahtqualität gewährleisten. Dazu werden sie verschiedene Sensoren kombinieren, mit denen sie Merkmale hinsichtlich der Charakterisierung der Schweißverbindungen erfassen, wie beispielsweise Nahtüberhöhung, Nahtbreite und Verzug. Basierend auf diesen Daten entwickeln sie eine adaptive Schweißprozessregelung sowie ein integriertes Qualitätssicherungssystem, mit dem die Schweißnahtqualität mit „in Ordnung“ und „nicht in Ordnung“ klassifiziert werden kann.

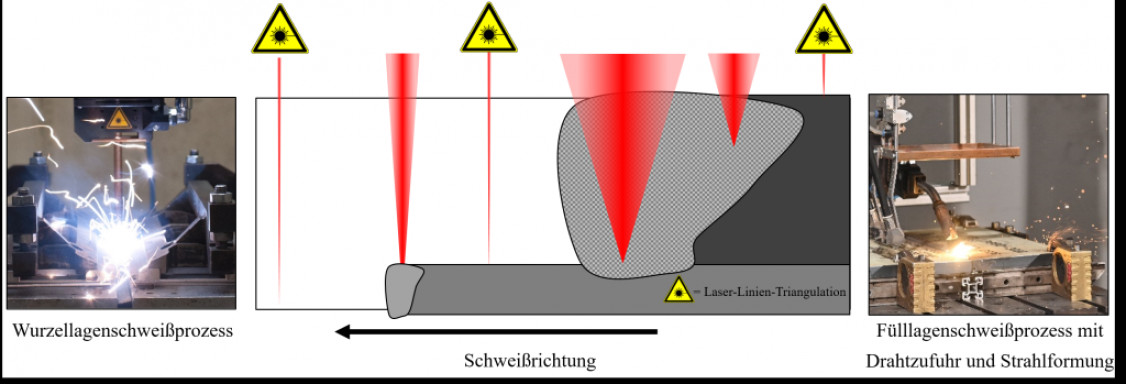

DIGIMAR Prozessschema Im Projekt DIGIMAR kombinieren Forscher:innen drei Strahlquellen zu einem Wurzel- und Fülllagenschweißprozess mit angepasster Strahlformung. - © LZH
DIGIMAR Prozessschema Im Projekt DIGIMAR kombinieren Forscher:innen drei Strahlquellen zu einem Wurzel- und Fülllagenschweißprozess mit angepasster Strahlformung. © LZH

Zusätzlich überführt das LZH die Sensordaten des Qualitätssicherungssystems in digitale Zwillinge, die Prozess und Schweißnaht anhand der verschiedenen Messdaten digital abbilden. Mit dem digitalen Zwilling können die Forscher:innen den Prozess dokumentieren und nachverfolgen. Ziel ist, die Gesamtfehlerquoten beim automatisierten Schweißen im Schiffbau sowie notwendige Bauteilprüfungen in der Produktion zu verringern und den Fertigungsprozess wirtschaftlicher zu machen.

Multi-Laserstrahlschweißen schont Ressourcen und senkt Fertigungskosten

Um auch bei Materialstärken von bis zu 30 mm qualitativ hochwertig und rissfrei schweißen zu können, entwickeln die Forscher einen Multi-Laserstrahlschweißprozess für den Dickblechbereich. Dazu kombinieren sie drei Strahlquellen zu einem parallel ablaufenden Wurzel- und Fülllagenschweißprozess. Durch angepasste Strahlformung können sie die Ausprägung der Schmelzbäder, Temperaturen, Erstarrung und des Gefüges gezielt beeinflussen, um so Heißrisse zu vermeiden.

Das Ziel: Der entwickelte One-Run-Prozess mit über den Stand der Technik hinausgehenden Einschweißtiefen soll außerdem Schweißnahtlagen, Fertigungszeit, Zusatzwerkstoff- und Schutzgasverbrauch signifikant reduzieren. Dadurch können Ressourcen geschont und Fertigungskosten gesenkt werden. Sowohl die zu entwickelnden Prozesse als auch die neuartige Systemtechnik sollen später in industrielle Fertigungsanlagen der maritimen Branche überführt werden.

Über DIGIMAR

Das Teilprojekt „Digital Twin“-basierte Qualitätssicherung und adaptive Prozessregelung beim Multi-Laserstrahlschweißen“ ist Teil des Verbundvorhabens „Multi-Laserstrahlschweißprozesse mit „Digital Twin“-basierter Qualitätssicherung für maritime Anwendungen an Dickblechen“ (DIGIMAR). Projektpartner sind neben dem LZH die MEYER WERFT GmbH & Co. KG (Integration der Systemtechnik und Prozessentwicklung) sowie die Laserline GmbH (Multi-Laserstrahlquelle und kombinierte Bearbeitungsoptik). DIGIMAR wird vom Projektträger Jülich mit Mitteln des Bundesministeriums für Wirtschaft und Klimaschutz gefördert (Förderkennzeichen 03SX617C).

(Quelle: Presseinfdormation des Laser Zentrums Hannover e.V. (LZH))
