Überarbeitetes Prüfsystem PipeWIZARD iX für Rundschweißnähte

Überarbeitetes Prüfsystem PipeWIZARD iX für Rundschweißnähte

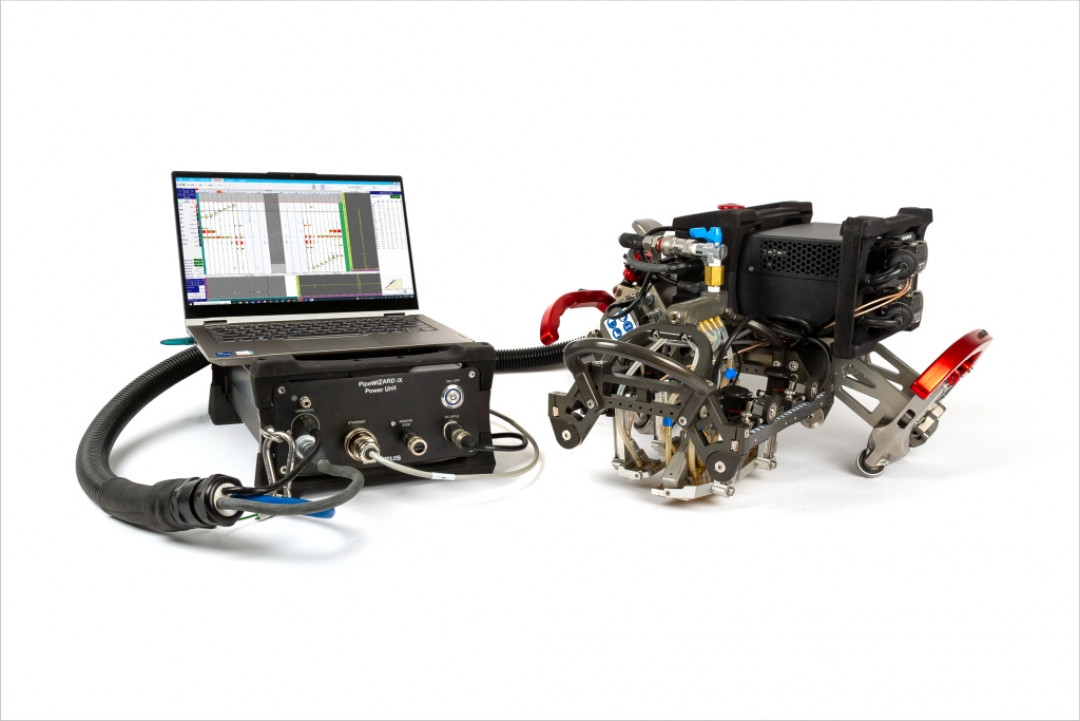

Die seit mehr als zehn Jahren bewährte Lösung für die Rundschweißnahtprüfung, das PipeWIZARD iX System für die automatische Ultraschallprüfung (AUT), wurde optimiert, um die Prüfung der Schweißverbindungen von Rohren neu zu definieren. Die überarbeitete Version des PipeWIZARD iX Systems, die wie der bewährte Vorgänger äußerst robust und zuverlässig ist, setzt neue Maßstäbe bei der Bedienerfreundlichkeit und Flexibilität. Dank der leistungsfähigeren und vielseitigeren Datenerfassungstechnologie können Phased-Array-Prüfungen (PA) von Rundschweißnähten an Rohren effizienter und zuverlässiger durchgeführt werden.

Leichtere Installation und Bedienung

Das neue PipeWIZARD iX System zeichnet sich durch ein optimiertes Design aus, das die Bedienung, die Handhabung und den Transport erleichtert. So sorgen beispielsweise der leichtere und leicht schwenkbare Versorgungsschlauch, der optimierte Klemmmechanismus und der kompaktere Scanner mit integrierter Datenerfassungseinheit für eine besonders einfache Einrichtung und Bedienung, was wertvolle Zeit beim Einsatz vor Ort spart.

Verbesserte Flexibilität der Komponenten

Das PipeWIZARD iX System bietet zusätzliche Optionen für verschiedene Versorgungsschlauchlängen, Schnellverriegelungsanschlüsse und konfigurierbare Sensormodule, die bis zu 12 Sensoren aufnehmen können. Dank dieser Flexibilität können Prüfer von Rundschweißnähten das System an unterschiedliche Anforderungen und Bedingungen vor Ort anpassen.

Leistungsfähigere Technologie erhöht Produktivität

Die neue Datenerfassungseinheit QuickScan iX PA 64:256 verfügt über eine leistungsfähigere Elektronik und mehr Eingangskanäle, um das volle Potenzial des PipeWIZARD iX Systems auszunutzen. Dank dieser Verbesserungen ist die Unterstützung komplexer Sendemuster möglich, die für moderne Ultraschalltechniken, wie TFM (Total Focusing Method), erforderlich sind.

Bedienerfreundliche Prüf- und Analysesoftware

Die Begleitsoftware des PipeWIZARD iX Systems ist mit erweiterten Tools ausgestattet, beispielsweise mit der ES BeamTool Software, die zum Entwerfen von Justierkörpern und für unterstützte Analysen eingesetzt werden kann. Die intuitive Benutzeroberfläche und die intelligenten Automatisierungsfunktionen der Software wurden speziell für die Anforderungen der Rundnahtprüfung entwickelt und steigern die Effizienz des Prüf- und Analyse-Ablaufs.

Leicht abrufbare, vielseitig einsetzbare Daten

Die Datenerfassungseinheit QuickScan iX PA speichert Datendateien in einem offenen Dateiformat, das die Möglichkeit bietet, die eigene Software zu entwickeln, um die Analyse an spezielle Anforderungen anzupassen.
Das PipeWIZARD iX System zur automatischen Ultraschallprüfung setzt neue Maßstäbe bei der Prüfung von Rundschweißnähten an Rohren. Mit einer einfachen Bedienung und effizienten Handhabung vor Ort, der leistungsstarken Technologie, der verbesserten Flexibilität der Komponenten und der fortschrittlichen Analysesoftware wird die umfassende Lösung den hohen Produktivitätsanforderungen bei der Beurteilung kritischer Rundschweißnähte von Rohren gerecht.

(Quelle: Presseinformation der EVIDENT Europe GmbH)
